Замена батарейки cmos в ноутбуке

Доброго времени суток всем, кто зашел на эту страницу! Сегодня будем решать проблему со сбросом показаний часов и не сохранением параметров BIOS SETUP при выключении ноутбука. Все знают, что на обычном «десктопе» это делается тривиальной заменой батарейки CMOS. На ноутбуке эта проблема решается аналогично, но бывает, добраться до батарейки немного сложнее. А т.к. мы легких путей не ищем, то за дело!

Да, забыл предупредить, все, что здесь будет описано ниже, не является инструкцией по применению и автор не несет никакой ответственности за последствия Вашей деятельности. Тем, кто в себе не уверен и боится, что последствием его действий будет срочный ремонт ноутбука, лучше сразу обратиться в нормальный компьютерный сервис центр. Лицам же, не отличающим шурупа от винта, читать дальше не имеет смысла.

Итак, приступим. У нас в руках произведение китайских мастеров c русским названием RoverBook Pro 500, он же Clevo M660JE, он же может быть Acer-ом, Fujitsu-Siemens-ом и еще чем угодно – немало чудных компаний с громкими именами пользуются услугами наших меньших братьев китайцев.

Перевернем его кверху брюхом и начнем выворачивать винты. Чуть не забыл – нужно отключить адаптер питания, снять АКБ. Сначала снимем съемную крышку, под ней должен быть процессор и модули памяти, возможно, что и батарейка под ней. А нет!

Снимаем вторую крышку над винчестером. Может там?!

Опять мимо. Есть еще один вариант обойтись малой кровью – снять клавиатуру, возможно батарейка CMOS под ней! Для этого переворачиваем ноутбук, открываем крышку матрицы. Клавиатура держится тремя маленькими защелками сверху. Не спрашивайте, откуда я это знаю – это опыт, а его не пропьешь. По очереди утапливаем защелки с помощью тонкой отвертки или пластиковой карточки (подойдет VISA или MasterCard) и приподнимаем верхний край клавиатуры. Здесь главное не перестараться и не оторвать часть клавиш, на клавиатуре, стараясь приподнять последнюю. Нам ведь не нужен дополнительный ремонт ноутбука?

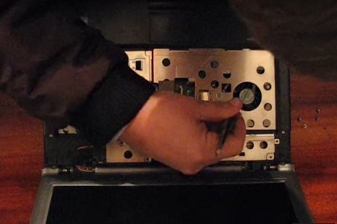

Снимаем алюминиевую крышку.

Под алюминиевой крышкой батарейки не оказалось.

Ничего не поделать, ежики тоже ошибаются.
Будем делать полное вскрытие.

Для начала, разъединим все провода и шлейфы, которые находятся под клавиатурой. Затем переворачиваем ноутбук и выворачиваем все винты, которые крепят нижнюю крышку. Снимаем вентилятор и радиатор системы охлаждения процессора, винчестер и привод DVD.

Не пропускаем всякие маленькие винтики с торца и под приводом. Выкручиваем винты крепления крышки матрицы.

Теперь можно снять нижнюю крышку корпуса. Обычно верхнюю и нижнюю крышки корпуса, кроме винтов, скрепляет куча защелок, для борьбы с которыми я использую простую пластиковую карточку. Здесь главное не торопиться, если в каком то месте крышка не отходит, то сила не поможет – скорее всего, не заметили какой то винтик.

Ну вот – располовинили нашего китайского друга, глубоко вздохнув и почувствовав себя профессионалом в ремонте ноутбуков. В нашем случае нижняя крышка снялась вместе с материнской платой. Согласно закону относительности, таким же образом, можно было снять верхнюю крышку с матрицей. Вот и она виновница получаса потерянного времени – сдохшая батарейка CMOS.

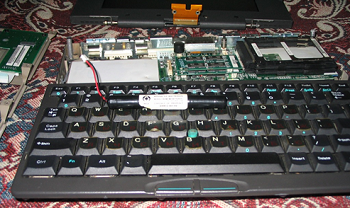

Осталось сбегать в магазин за новой батарейкой и установить ее, но что-то подсказывает мне, что не все так просто. К батарейке приварены металлические контакты, а уже к последним припаяны проводки с разъемом. Не у каждого пользователя ноутбука дома пылиться прибор для контактной сварки, а припаивать проводки к батарейке не есть правильное решение. Нести наше творение в срочный ремонт ноутбуков? – У меня есть решение попроще – я загляну в ящик своего рабочего стола (как говорят коллеги – закрома родины) и найду такую батарейку с приваренными контактами. Как вы поступите, я не знаю.

Осталось поставить новую батарейку и начать сборку ноутбука в обратном порядке.

Ставим верхнюю крышку с матрицей.

Важное замечание: если после обратной сборки ноутбука остались какие-то "лишние детали", то скорее всего Вы что-то все таки забыли вернуть на своё законное место. Если же, не дай бог, случилось непоправимое и Вам требуется ремонт ноутбуков, обращайтесь в наш компьютерный сервис центр – мы поможем! Информацию по времени срочного ремонта смотрите по ссылке "срочный ремонт ноутбука" 😉

О том, что батарейка БИОСа в ноутбуке подлежит замене, свидетельствует нетипичное поведение машины во время загрузки, а также сбои в работе операционной системы и отдельных программ. Пользователи часто не подозревают о существовании отдельного источника энергии для микросхемы, в памяти которой хранятся сведения, необходимые для корректной работы ПК. При этом поменять маленький и недорогой элемент питания в большинстве случаев просто.

Есть ли в ноутбуке собственная батарейка для BIOS

У всех стационарных и портативных компьютеров есть микросхема CMOS. Это крошечное запоминающее устройство, где записываются сведения об аппаратной части ПК, настройках его компонентов, порядке загрузки, значениях даты и времени.

БИОС – еще один микрочип. Здесь хранятся утилиты для изменения конфигурации машины и проверки параметров при каждом ее включении. Упомянутые программы во время работы обращаются к энергозависимой памяти CMOS, которой требуется свой источник питания. Поэтому батарейка в ноутбуке есть, она нужна для его нормального функционирования.

Признаки неисправности батарейки

Разрядка источника питания или нарушение его контакта с материнской платой приводит к тому, что установленные в настройках значения стираются. Заводские параметры, которые прописаны в BIOS по умолчанию, утрачивают актуальность. Несовпадение некоторых характеристик становится причиной сбоев в работе операционной системы и пользовательских приложений.

С некоторыми проблемами пользователи сталкиваются вскоре после включения ПК даже до старта ОС. На черном экране появляется сообщение об ошибке подсчета контрольной суммы CMOS, низком уровне напряжения батарейки или просьба нажать клавишу для входа в Setup. Процесс может не дойти до конца из-за изменения последовательности устройств, с которых загружается машина. Бывает, что Windows удается запустить только при нажатии клавиши F1.

Программные неполадки, которые указывают на необходимость проверки элемента:

• отставание системных часов;
• произвольная смена даты, времени и часового пояса;
• потеря активации Windows;
• прекращение действия лицензии на антивирусное ПО.

Как включить зарядку аккумулятора в ноутбуке

Главное отличие ноутбука от стационарного ПК – возможность автономной работы. Иногда аккумулятор перестает заряжаться от сети. Первым действием пользователя должен быть сброс настроек БИОСа до заводских.

Необходимо следовать инструкции:

1. Извлечь батарейку из выключенного ноутбука.
2. Отсоединить устройство от сети.
3. Нажать и удерживать кнопку Power в течение 0,5-1 минуты.
4. Подсоединить зарядное устройство (без установки аккумулятора).
5. Включить машину, нажать клавишу для входа в BIOS Setup.
6. Установить настройки по умолчанию (Load Defaults в меню Exit), сохранить изменения.
7. Выключить компьютер долгим нажатием на кнопку питания.
8. Отсоединить устройство от сети.
9. Вернуть аккумулятор на место.
10. Вновь подсоединить ноутбук к электросети.
11. Включить машину.

Метод повторной инициализации аккумулятора срабатывает во многих случаях. При отсутствии нужного эффекта можно опробовать другие способы решения проблемы.

С задачей помогает справиться обновление BIOS. Для этого следует скачать прошивку для материнской платы нужной модели. Такие файлы легко найти на официальном сайте производителя ноутбука. После установки программы и перезагрузки компьютера проблема исчезает.

Распространенная причина, по которой прекращается зарядка, – использование специальных программ, которые выпускают производители ноутбуков. ПО для эффективного расхода энергии есть в ряде моделей лаптопов “Леново”. Один из режимов работы приложения – “Лучший срок службы аккумулятора”. Включение этой опции может остановить процесс подзарядки.

О поломке или физическом дефекте аккумулятора, контроллера питания, зарядного устройства или контактов можно узнать благодаря обращению в сервисный центр. Ноутбуку потребуется ремонт с заменой комплектующих, батареи или зарядника.

Замена батарейки

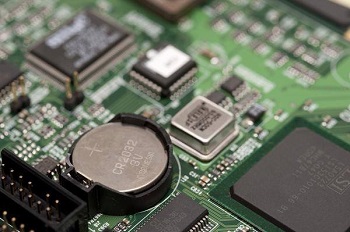

Для ПК и лаптопов применяются плоские круглые литиевые батарейки диаметром 2 см с напряжением 3 В. Они маркируются как CR2032. Менять их во многих моделях ноутбуков можно самостоятельно. Сначала нужно узнать, где находится элемент и как он крепится к плате.

Производители выпускают источники питания следующих видов:

• отдельные, которые вставляются в гнезда нужных размеров;
• с проводками для подключения к материнской плате;
• с металлическими контактами для впаивания в плату.

Батарейки первых 2 типов более широко распространены, их замена под силу даже малоопытным пользователям. Для 3-го варианта понадобится умение работать с паяльником, что не всегда выполнимо, поэтому здесь будет уместно обратиться к профессиональному мастеру по ремонту электроники.

Чтобы добраться до разряженного элемента, понадобится перевернуть выключенный, обесточенный и отсоединенный от сети ноутбук и открутить несколько крепежных болтов. Батарейка может размещаться под крышкой в отдельном отсеке или гнезде на материнской плате. Пользователю понадобится снять часть пластикового кожуха или полностью разобрать корпус, чтобы найти батарейку, располагающуюся по центру платы. Порядок действий зависит от модели ноутбука.

Затем нужно вынуть нерабочий элемент из гнезда с помощью тонкого плоского инструмента (например, отвертки) и установить новый. Если батарейка находится под покрытием из фольги или пластика, ее следует аккуратно извлечь.

Когда манипуляции по замене элемента питания будут окончены, ноутбук понадобится собрать в обратной последовательности. После сборки ПК включают, чтобы проверить правильность установки.

Активация BIOS

Если замена источника питания длится дольше нескольких секунд, происходит сброс настроек к заводским. Тогда по завершении работ понадобится зайти в Setup, чтобы задать и сохранить нужные параметры.

Для входа в BIOS необходимо сразу после включения устройства кнопкой питания нажать клавишу F2 или Delete. Информация применима к большинству ноутбуков. У ряда моделей Asus может использоваться кнопка F9, Acer – F1. На гибридных ноутбуках и ультрабуках Lenovo понадобится одновременно нажать Fn и функциональную клавишу. Это касается также моделей Samsung. На HP работают кнопки F10 или Esc.

Рекомендации специалистов по эксплуатации аккумулятора

Чтобы батарею ноутбука не пришлось заменять задолго до окончания срока службы, нужно соблюдать следующие правила:

1. После выключения обязательно отсоединять лаптоп от электросети.
2. При длительном хранении отключенного прибора батарею требуется вынимать.
3. Не следует оставлять на хранение полностью разряженный или заряженный на 100% аккумулятор.
4. Необходимо следить, чтобы аккумулятор не переохлаждался и не перегревался.

Батарейка для BIOS стоит 30-140 руб. Быстрая замена поможет решить уже возникшие проблемы и избежать новых. Грамотная эксплуатация источника питания для портативного ПК продлит срок работы устройства, избавит от несения расходов на запчасти и услуги сервисных центров.

Что такое батарейка CMOS

Любой компьютерной системе свойственны два основных состояния: включена и выключена. Именно для сохранения настроек конфигурации BIOS в выключенной системе до очередного запуска и служит батарейка памяти CMOS или как ее еще называют «батарейка для биоса».

Так как объем памяти CMOS достаточно невелик и составляет всего 256 байт, соответственно и источник энергии для ее функционирования достаточно скромен. Важно! Батарейка CMOS – это именно батарейка, а не аккумулирующий элемент как считают многие и подзарядка ее не предусмотрена!

Модификация, емкостные и физические параметры, которыми обладает батарейка cmos для ноутбука в разных моделях от разных производителей, при общем внешнем сходстве могут иметь различия. Поэтому важно, перед заменой снять точные характеристики и знаки маркировки элемента.

Однако отметим следующую деталь, роль производителя в данном случае несущественна. Батарейка в равной степени будет служить вам срок от 2 до 5 лет независимо от бренда. Качество у всех находится примерно на одном уровне, чего нельзя сказать о цене. Громкое имя в такой ситуации оправдано лишь с точки зрения самоуспокоения!

Признаки того, что пришла пора менять батарейку CMOS

Сервис или самостоятельная замена — нюансы

Теоретически, замена батарейки CMOS это несложная процедура доступная любому пользователю настольного ПК или ноутбука. Но только теоретически!

Если подобная операция с системным блоком «модульника» действительно не требует особого инструмента, подготовки и времени, то в случае с ноутбуком все обстоит несколько иначе. Основная проблема в замене аккумулирующего элемента CMOS в ноутбуках – это доступ к его местоположению.

Системный блок настольного ПК устроен обычно таким образом, что добраться к материнской плате, на которой обычно, и расположена батарейка CMOS, задача достаточно простая и следуя несложному набору правил и рекомендаций это сделать под силу каждому.

Что касается ноутбуков, то здесь все не так радужно, потому что, не существует стандартной схемы расположения батарейки CMOS. Любая модель, любого производителя в этом отношении уникальна. Зачастую, чтобы добраться до нужного места, приходится разбирать чуть ли не половину ноутбука!

Причем демонтаж, а потом и обратная сборка устройства, требует колоссального внимания, точности и множества специальных инструментов.

Да что говорить! Даже способ крепления контактов к этому элементу невозможно просчитать заранее. Это может быть и посадочное гнездо, и пайка или сварка, и термоусадочная трубка!

Одним словом, если у вас нет опыта решения подобных проблем, самым разумным решением будет отнести ваш ноутбук в сервисный центр. Специалисты проведут замену, попутно сделают профилактику и чистку устройства, дадут гарантию на все виды работ. Тем более, сумма, в которую обойдется данная услуга до смешного невелика!

Ну а если вы все же чувствуете в себе силы и желание осуществить замену батарейки CMOS собственноручно, то — вот вам несколько советов:

• Идентичность новой батарейки заменяемой старой – это важно. Желательно знать все возможные параметры батарейки как функциональные, так и физические, для максимально точного подбора дубликата.
• Все работы с деталями ноутбука проводят только при отключенном от сети устройстве и при снятых аккумуляторах.
• Помните! В тот момент, когда вы отсоедините батарейку, все настройки BIOS и CMOS обнулятся. Поэтому, крайне важно иметь запись о последних до замены параметрах системы.
• Желательно не менять способ, которым батарейка связана с контактами. Постарайтесь сохранить схему такой, какой ее видит производитель! В качестве заключительного совета, отметим, что cmos батарейка для ноутбука, купить и поменять которую самостоятельно вроде бы несложная на первый взгляд задача, это определенно важный для стабильной работы компьютера элемент, замена которого это вмешательство во внутреннее устройство ноутбука. Так вот если смотреть на эту процедуру с точки зрения профессионала, то любые подобные действия без квалификации – чреваты!

Экономьте время и нервы! Пусть каждый, занимается своим делом! Обращайтесь к профи!
